数字控制盒(LTS-DPC(新))

控制器特点

1、操作简单，每通道单独可调，精度高
2、带数显，按键操作，简单易懂
3、可通过RS232与PC通讯
4、带触发，响应速度快，可靠性高
5、具备断电保存功能

6、配一组12V 500mA输出，可供其他设备使用

控制器参数

项目	参数	说明
输出电压	48V
调节方式	PWM调节	导通时间0-999us可调
触发延时时间	＜50us
外部触发输入	10V-24V	上升沿触发，触发间隔>1.42ms
周期触发	1.42ms周期	固定频率使用
工作环境温度	0～60℃
工作环境温度	0～60℃

控制面板说明<LTS-2STU4860-2>

连接步骤 :
步骤1:将光源与控制器连接好(参考右图)。
步骤2:外部触发信号连接到触发端口，相机触发信号连接到相机触发端口。
步骤3:接入电源（AC100-240V 1.5A），把红色开关按钮“-”按下，“O”凸起，指示灯亮，表示已上电。

触发端口及设置

该系列控制器触发方式为上升沿触发。触发端口共有2组，每组分别有 +、-标识，在+、-端口输入高电平12-24V，可实现触发功能。

触发说明：TR1触发CH1通道，TR2触发CH2通道，+极接触发信号，-极接地。触发信号周期不能小于1.42ms。

相机触发接口

相机触发接口用于连接相机的触发端，当相机与光源都用控制器控制时能更好地实现光源亮与相机拍照同步。

触发相机说明：CAM1与CH1输出同步，CAM2与CH2输出同步。输出一组12V的电压信号。

常用外部触发信号接线方法

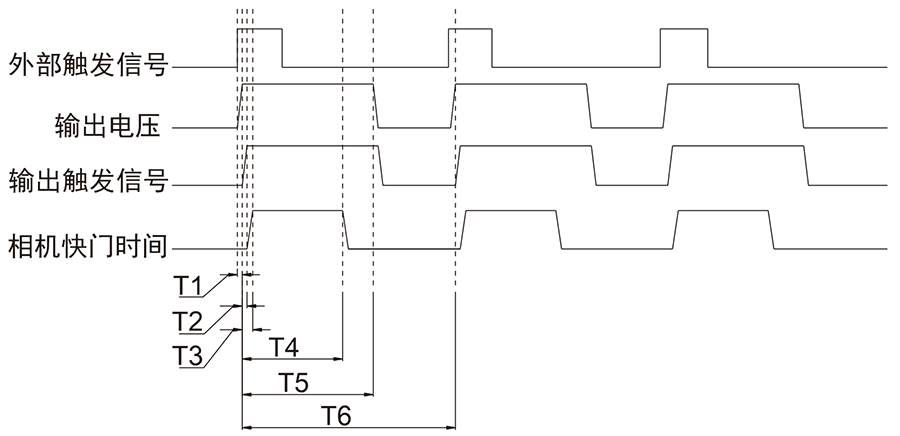

时序图

说明：当控制器收到外部触发信号后延时T1≤50us，在控制器的输出端连接的光源点亮，点亮时间为控制器面板设置的时间，时序图中为T5,T5≤999us。同时在光源点亮时延时T2≤50us输出一组信号用于触发相机。在相机收到控制器给出的信号后可延时T3≤50us再拍照，此时拍出的照片亮度为最亮。当相机拍照完毕，光源点亮时间持续T5后，光源熄灭，一个工作周期完成。两次触发的时间间隔不能小于1.42ms。

控制器型号

类型	型号	电压	功率	通道数	备注
频闪控制器	LTS-STU4860-2	48V	60W	2	按键调节，脉宽可调
	LTS-2STU4875-4	48V	75W	4
	LTS-2STU4860-2	48V	60W	2
	LTS-2STU48120-2	48V	120W	2
	LTS-2STU48200-2	48V	200W	2

外形尺寸（mm）

图纸下载
